NTA納米氣泡測試實(shí)操

一、納米氣泡簡介

納米氣泡（NBs）是直徑 1-1000 nm 的微納氣泡，其概念源于 19 世紀(jì) 80 年代疏水界面作用力研究，因與經(jīng)典熱力學(xué) “納米尺度氣泡快速溶解” 理論相悖，存在性長期存爭議。2000 年胡鈞課題組通過納米成像技術(shù)捕獲其可視化圖像，證實(shí)其客觀存在，推動(dòng)其成為跨學(xué)科研究熱點(diǎn)。

納米氣泡具獨(dú)特理化特性：比表面積較常規(guī)氣泡提升 1-3 個(gè)數(shù)量級(jí)，上升速率僅 1-100 μm/s（低 2-4 個(gè)數(shù)量級(jí)），表面 zeta 電位 - 10~-60 mV，穩(wěn)定性極強(qiáng)，氣體溶解效率達(dá)常規(guī)氣泡 20-50 倍，為多領(lǐng)域應(yīng)用奠定基礎(chǔ)。

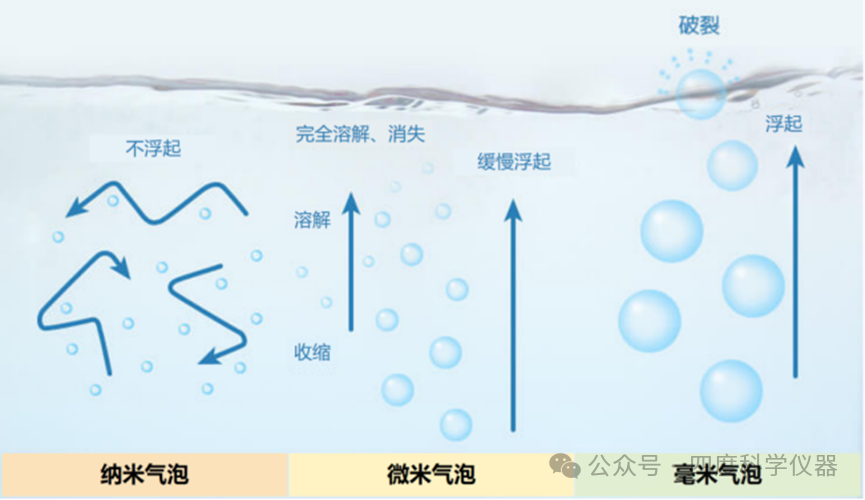

水中氣泡存在氣液界面，受水的表面張力作用。球形氣泡的表面張力會(huì)壓縮內(nèi)部氣體，加速其向水中溶解，此過程伴隨氣泡逐漸縮小。壓力上升會(huì)進(jìn)一步提升氣體溶解速度，而氣泡縮小又會(huì)增大比表面積，形成 “壓力 - 比表面積” 協(xié)同效應(yīng)，讓氣泡收縮速率持續(xù)加快，最終完全溶解。從理論上看，氣泡瀕臨消失時(shí)所承受的壓力可達(dá)無限大，這一特性在微納米氣泡的溶解機(jī)制中尤為關(guān)鍵。

納米顆粒跟蹤分析（NTA）技術(shù)是納米氣泡關(guān)鍵表征手段，基于激光散射與布朗運(yùn)動(dòng)原理，精準(zhǔn)適配 10-1000 nm 尺度及氣液分散體系動(dòng)態(tài)特性。相較于 DLS 等傳統(tǒng)技術(shù)，NTA 突破 “平均化數(shù)據(jù)” 局限，通過捕捉單個(gè)氣泡散射信號(hào)與布朗運(yùn)動(dòng)軌跡，可精細(xì)化解析粒徑分布，尤其能精準(zhǔn)識(shí)別保障溶解效率的小粒徑氣泡，技術(shù)優(yōu)勢顯著。

二、納米氣泡測試

利用某品牌實(shí)驗(yàn)微納米氣泡發(fā)生器產(chǎn)生納米氣泡，產(chǎn)生的氣泡在4℃下保存。

實(shí)驗(yàn)1. 新制得納米氣泡實(shí)驗(yàn)

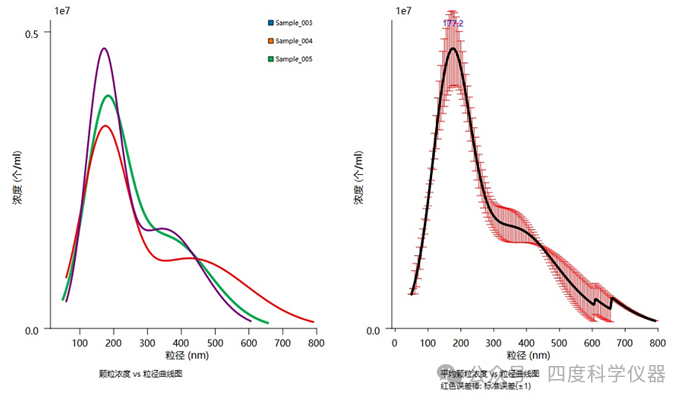

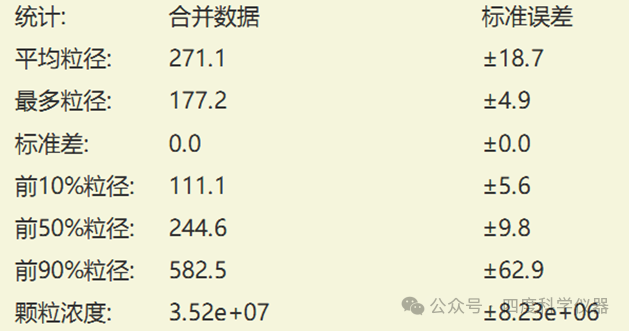

測試結(jié)果：最多顆粒的粒徑在177.2nm，平均粒徑為271.1nm，氣泡濃度為3.52*10^7個(gè)/mL。

實(shí)驗(yàn)2. 制備8小時(shí)后納米氣泡實(shí)驗(yàn)

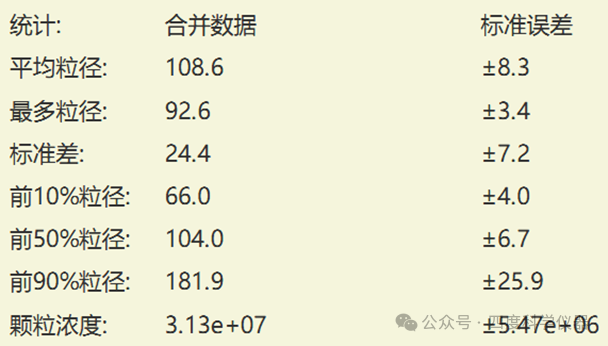

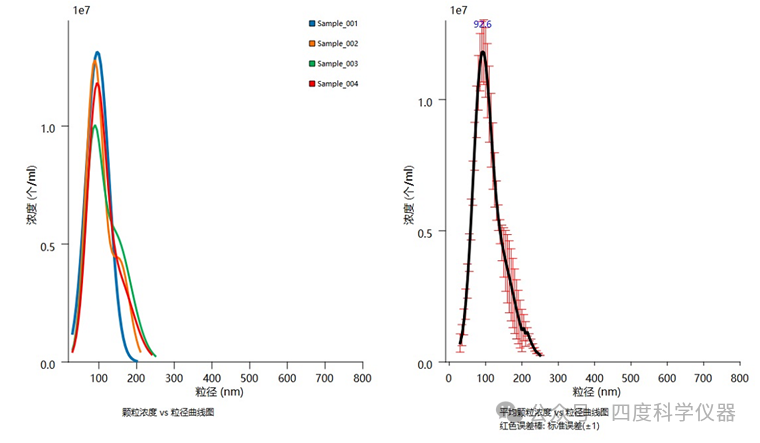

測試結(jié)果：最多顆粒的粒徑在92.6nm，平均粒徑為108.6nm，氣泡濃度為3.13*10^7個(gè)/mL。

三、測試結(jié)論

通過納米顆粒跟蹤分析（NTA）技術(shù)對納米氣泡懸浮液進(jìn)行兩次對比測試，結(jié)果顯示：新制得的納米氣泡大氣泡占了多數(shù)，小氣泡因散射信號(hào)微弱幾乎不可見；放置一段時(shí)間后，大氣泡消失，只剩小氣泡。

這一現(xiàn)象充分驗(yàn)證了表面張力對納米氣泡尺寸演變的主導(dǎo)作用：根據(jù)拉普拉斯方程，球形氣泡的內(nèi)壓與粒徑成反比，表面張力會(huì)對氣泡產(chǎn)生向內(nèi)的壓縮力，推動(dòng)內(nèi)部氣體快速溶解于水。大氣泡因粒徑較大，表面張力引發(fā)的內(nèi)壓相對溫和，但氣體溶解過程中氣泡持續(xù)縮小，隨著粒徑減小，內(nèi)壓呈指數(shù)級(jí)上升，進(jìn)一步加速氣體擴(kuò)散，最終導(dǎo)致大氣泡快速消亡；而小氣泡憑借更高的內(nèi)壓平衡與雙電層穩(wěn)定作用，得以長期留存，這一結(jié)果與納米氣泡的熱力學(xué)穩(wěn)定性理論高度契合。
